Грузоподъемник ENCOMAT IZA 1500 произведён в соответствии с требованиями Решения Совета Европы 89/392/CEE о машинах и механизмах

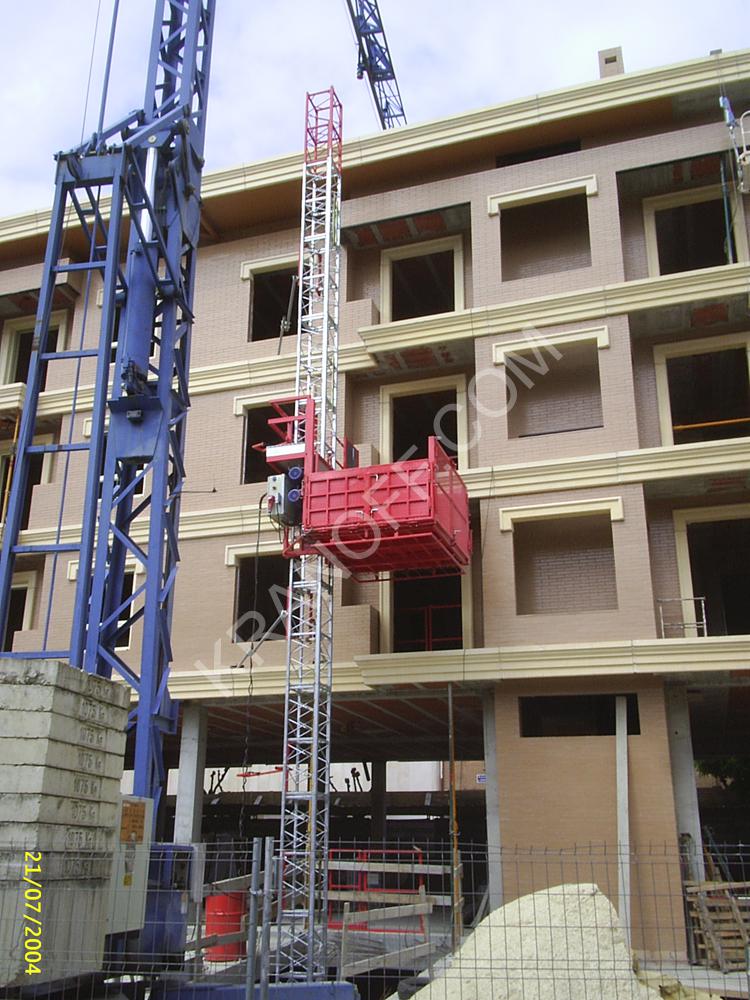

Грузовой мачтовый подъемник ENCOMAT IZA 1500

Грузовой подъемник отличается высокой надежностью и изготовлен в соответствии с Европейскими стандартами безопасности. Декларация о соответствии нормам ЕС, в частности решение Совета Европы 89/392/CEE

Описание

IZA 1500 это грузоподъёмник, который может поднять максимальный рабочий вес на высоту до 100 м при периодическом креплении опорной мачты подъёмника к фасаду или к подобной структуре.

Основным элементом этого подъемника является зубчатое колесо с реечной передачей. Два электродвигателя расположенные на ходовой части передают мощность на зубчатый рельс, приваренный к секциям мачты и расположенный вертикально. Таким образом достигается вертикальное, линейное движение по мачтовой структуре, состоящей из секций.

Подъемник состоит из следующих элементов:

  • Основание: оно поддерживает вес сборки.
  • Мачта: она держит зубчатый рельс, по которому поднимается подъемник. Мачта должна крепиться к фасаду каждые 6 метров при помощи крепежных элементов.
  • Ходовая часть: она направляет подъёмник вдоль мачты и приводится в движение при помощи двух двигателей с передачами (шестерни) и стальными колёсами.
  • Кабина: это структура, для размещения груза. Она имеет три двери, две боковых и одну фронтальную.
  • Электрооборудование: оно контролирует нормальное функционирование грузоподъёмника в ручном или автоматическом режиме, а также предохранительные устройства. Оно также управляет системой остановок на этажах без ограничения их количества (в автоматическом режиме).

Технические характеристики

Технические характеристики

Максимальная нагрузка (кг) 1500
Скорость (м / мин) 10/20
Максимальная высота (м) 120
Высота секции мачты (мм) 1500
Вес  секции мачты (кг) 62
Максимальная высота без крепления к фасаду (м) 6
Максимальное расстояние между последовательными креплениями (м) 6
Размеры кабины (длина / ширина в мм) 1850 / 1750
Вес данной сборки -­‐ основание -­‐ кабина -­‐ первая секция мачты (кг) 1250
Трехфазное Номинальное напряжение питания (В) 400 ( 10 % )
Частота питающей сети (Гц) 50
Число  электродвигателей 2
Мощность каждого двигателя (кВт) 3/4
Интенсивность использования (A) 18
Питание управляющей схемы (Перем. В) 48
Подача напряжения на автомат источника питания (Перем. В) 220
Подача напряжения на автомат (Пост. В) 24
Модуль зубчатой решётки (мм) 6
Примитивный диаметр шестерён (мм) 125
